电缆引入装置的类型：压紧螺母、压盘、填料函三种

电缆引入装置的类型说到底只有三种，区别不在外壳形状，在力怎么传到密封圈上。同一根电缆，用错压紧结构，密封圈压不到位，隔爆腔就漏了。反过来按电缆反推类型，选型两分钟就能定。

三种压紧方式的差别在力怎么传，不在外壳形状

压紧螺母式靠螺母旋进压住密封圈，结构最简单、成本最低，适配橡套与非铠装电缆。缺点是密封圈单侧受力，压得过紧容易挤偏，电缆偏心时密封不严。

压盘式用一个压盘整体压紧，密封圈四周受力均匀，适合大截面多芯电缆，能承受的压紧力比螺母式高，代价是拆装多拧 4 颗螺栓。

填料函式不靠橡胶，改成灌填料固化。铠装电缆、需要气密的场合用它，密封最可靠，但灌好不能动，换电缆要整只换。电缆引入装置的类型里，只有它能用在长期泡水的位置，密封件也不怕油。

选之前先定电缆，外径和铠装形式决定型号

顺序不能反，反了就要拆件重配。先拿电缆样本定三个数：外径、是否铠装、有无屏蔽。外径决定密封圈内径，密封圈内径应比电缆外径小 0.5～1 mm，压紧才抱得住，密封圈压缩率控制在 20%～30%。

铠装电缆优先选填料函，这是电缆引入装置的类型里最容易搞反的一处；橡套软电缆用螺母式就够；多芯大截面走压盘式。屏蔽电缆要看屏蔽层怎么接地，引入装置得留出连接位置。

还有一条常被漏掉：一个引入装置只允许穿 1 根电缆，同孔穿两根，密封圈抱不住两根线之间的间隙。

采购清单四行，螺纹规格与标志两栏最容易错

电缆引入装置的类型定完，下单按四行核：

· 压紧方式：螺母式 / 压盘式 / 填料函式

· 螺纹规格：M20×1.5 到 M63×1.5，螺距均 1.5 mm，或 G3/4、G1 管螺纹

· 适配电缆外径：8～14 mm，M32 能到 22 mm

· 防爆标志：不低于设备本体，如 Ex d IIB T4 Gb，对应 135 ℃

螺纹规格最易错，公制与管螺纹混用，拧不上就得停工。标志栏次之：引入装置低于设备型式，整台按最低一档算。

备用进线孔必须用金属封堵件封死，塑料塞与胶布都不算，验收必查，一台机常见 2 个进线口。

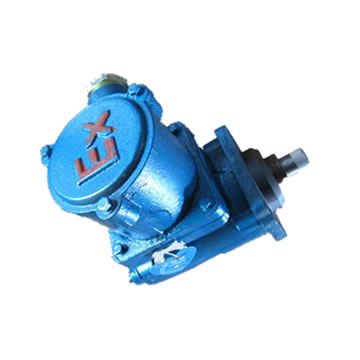

螺栓紧固式接线盒的页面上由南洋防爆电机列了，列了螺纹规格与适配外径，380 V、50 Hz 常规机型都在表内。

喇叭口是配套件，选孔位时一起定。电缆引入装置的类型与孔位定完，剩下的才是接线。边界说一句：供货方南洋防爆电机能按孔位配齐件，压紧到不到位得由施工方做。

常见问题

密封圈内径比电缆外径大一点行不行？

不行。密封圈内径应小于电缆外径 0.5～1 mm，靠压缩量形成密封。内径大于电缆外径时，压紧后密封圈与电缆之间仍有环形间隙，防爆腔与外界连通。

M25 的引入装置能装 G3/4 的孔吗？

不能。M25×1.5 是公制螺纹，G3/4 是管螺纹，牙型与螺距都不同。需要转接时要用符合防爆要求的过渡接头，过渡接头也要有防爆标志。

一根引入装置穿两根电缆，用密封胶填满可以吗？

不可以。标准要求一个引入装置只穿一根电缆。填料函式虽然灌填料，但孔径与密封结构按单根电缆设计，双缆无法保证填料充满间隙。
