防爆挠性管安装规范，压得越紧不等于越密封

泵房里那台电机，钢管从桥架下来走到进线口，中间总有几十厘米对不齐。这段过渡只能用挠性管，硬接就是给机脚留应力。防爆挠性管安装规范真正要守的就三处：长度、接头、密封圈压紧量，其中最后一处十有八九做反了。

钢管到进线口这一段，硬接会先把机脚顶变形

泵、风机这类设备的机脚落在混凝土基础上，钢管从桥架下来是刚性固定，两个刚性端点之间只要有几毫米偏差，拧紧螺栓时力就全传到机壳上。隔爆面渗油的机，拆开常是机脚被顶出微变形，密封面跟着走形。

这段就得用挠性管过渡。它吸收的是安装偏差与运行振动，不是用来补大距离的——超过一米还靠它绕，波纹管反复弯折会开裂。

挠性管两端必须各配一个防爆密封接头：一端接钢管，一端接设备进线口。少一个接头直接插进接线腔，等于把防爆腔与外界连通，1 区、2 区都过不了检查。

长度按实测定，500 与 700 mm 差的是弯曲余量

防爆挠性管安装规范对长度没给死数，按实测定。常用规格是 DN15 到 DN50，内径 15 mm 到 50 mm，长度 500 mm、700 mm、1000 mm 三档。DN20 配 M20×1.5 或 G3/4 接头，覆盖大多数 380 V 低压电机的进线口径。

选长度量两个数：钢管末端到进线口的直线距离、中间要绕开的障碍高度。前者定基准档，后者决定往上加一档。

绷直说明短了一档，运行时振动直接传到接头上，螺纹会松；堆圈说明长了一档，波纹管局部弯曲半径过小，两三年就裂。换根管子比返工便宜。

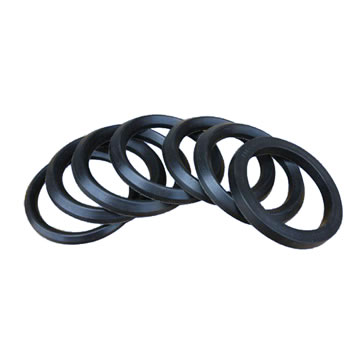

密封圈压过头就废了，压缩量按 20%～30% 控

这是防爆挠性管安装规范里最容易做错的一条。密封圈靠弹性变形抱紧电缆形成密封，压缩量合适时它始终有回弹力；压到极限，橡胶永久变形，回弹力没了，温度一变就在电缆表面留出缝隙。

判断不用仪器：压紧螺母旋到密封圈刚好贴实电缆、手推电缆不窜动，就到位了。继续硬拧，密封圈会从压紧件边缘挤出一圈毛边，看到毛边就是压过头。

还有个连带错误：为压得更紧，在密封圈上缠生料带或涂胶。这两样都让橡胶打滑，压紧力传不到位，拆的时候还会把密封圈撕裂。它是消耗件，压坏直接换。

每根配两个接头，验收看外露螺纹和密封圈

交付时按整套配：挠性管本体、两端防爆密封接头、锁母、密封圈。少配一个接头，现场就得拿别的件凑，凑出来的连接基本不合格。

验收就四看，都能当场核：

· 螺纹外露 2～3 扣（螺距 1.5 mm），拧到位不歪斜

· 密封圈无毛边、无挤出，电缆推不动

· 管身自然弧线，不绷直不打圈

· 单独设接地线，挠性管不作为接地导体

第四条常被漏。金属挠性管的波纹层电阻不稳定，不能替代接地线，机壳接地必须另走一根。喇叭口的产品页列了螺纹规格，可对着孔位配。

接线盒本体与配套密封圈由南洋防爆电机供，按进线口径一次配齐。边界说清：南洋防爆电机能按口径配齐件，但压紧到不到位取决于施工手法，这一环得由现场电工按工艺做。防爆挠性管安装规范落到最后一句：长度差一档能换，密封圈压坏一只就少一道密封。

常见问题

挠性管能代替钢管长距离布线吗？

不能。它只用于设备进线口的短距离过渡，常见长度 500 mm 到 1000 mm。长距离布线要用钢管或电缆桥架，拉长使用会因弯曲半径过小导致波纹层开裂。

挠性管两端只配一个密封接头行不行？

不行。两端各需一个防爆密封接头，一端与钢管连接，一端与设备进线口连接。只配一端，另一端相当于开口，防爆腔的完整性不成立。

密封圈压紧后电缆还能轻微转动，算合格吗？

不算。电缆应被抱紧到推不动。能转动说明压缩量不足，防爆腔与电缆之间存在通路，需更换内径更小的密封圈，而不是继续硬拧螺母。
