防爆电机接地线要求：截面、电阻两个数

接地这一项在验收表上只占一行，出事时却排在最前面。防爆电机接地线要求说到底是两个可测的数：线够不够粗、电阻够不够小。剩下的都是围绕这两个数展开的做法，而现场出错的地方，八成不在数上，在接法上。

接地线截面按相线倒推，不按电机功率挑

截面不是凭功率估的，跟着相线走：

· 相线 16 mm² 及以下：PE 同截面

· 相线 16～35 mm²：PE 取 16 mm²

· 相线 35 mm² 以上：PE 取相线一半

规则写在低压配电设计规范里，与电机功率无关。举例：380 V、55 kW 的机配 35 mm² 相线，接地线取 16 mm²；线路长放大到 50 mm²，接地线就要 25 mm²。买线前先看配电回路相线规格，别看铭牌。

颜色只认黄绿双色，用黑色线代替即便截面够也会被要求整改，色标是接线箱里唯一能一眼分辨的依据。

4 Ω 是上限不是目标，测法比数值更容易错

保护接地电阻不大于 4 Ω，这是上限。土壤电阻率高的地方做到 4 Ω 要打多根接地极，垂直接地极常用 2.5 m 长，靠接地网并联降阻。

比数值更容易错的是测法。要测的是接地极到大地的电阻，用接地电阻测试仪按三极法布极，不是拿万用表量机壳到接地端子。万用表量的是导通电阻，就算读到 0.1 Ω 也不能证明接地合格。

这两件事分开测：接地导通电阻量机壳端子到接地干线之间通不通，接地电阻量整条接地路径到大地。前者用低电阻测试仪，后者用接地电阻仪，验收记录上要分别留读数。

两个接地点要在不同方向，串接不算

防爆电机接地线要求里最容易漏的一条：接地干线应在不同方向不少于两处与接地体连接。一台机只接一根线到最近的一根柱子，形式上接了，实际上是一点接地，断一处就全断。

串接是另一种常见做法：把三台电机的地线依次串起来，最后一段接进接地干线。这样前两台的地线电流要经过第三台的端子，任一处松动都会连带失效。每台机必须单独引一根到干线。

机座上有内外两个接地端子，内侧在接线腔内，外侧在机脚附近，两个都要接。只接外侧、腔内那根空着，等于把接线腔的接地屏蔽掉了。

金属挠性管与外购软线，这两处最常顶替接地线

金属挠性管的波纹层看起来是金属，电阻却不稳定，弯折几次就可能断开，标准明确它不能作为接地导体。用了挠性管的位置，机壳接地必须另走一根线，不能省。

另一处是用普通软线代替接地线。软线截面够不够是一回事，端子压接是否牢固是另一回事——10 mm² 多股软线直接压在螺栓下，拧紧时铜丝会被切断一半，实际截面掉到标称值以下。正确做法是压接铜接线鼻，再上端子。

端子还要防松。防爆场所的接地端子必须有防松措施，弹簧垫圈或双螺母，靠一个平垫压住不算。

验收时留三个读数，台账才追得到

防爆电机接地线要求的落地就三步：查截面、测导通、测接地电阻。每步留一个读数：接地线规格与相线规格的对应关系、机壳端子到干线的导通电阻、整条接地路径的接地电阻。

可核查的指标只有三个：截面符合上述对应关系、接地电阻不大于 4 Ω、每台机不少于两处独立接地点。三项都能在验收表上打勾，不靠人回忆。

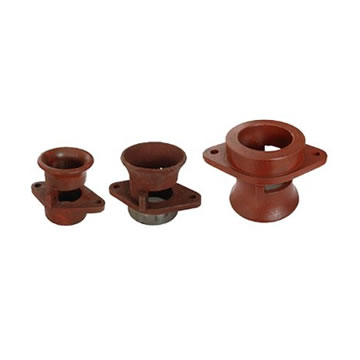

边界要说清：南洋防爆电机能提供整机接地端子位置与随机文件，但接地极怎么打、电阻怎么降，取决于现场土壤与配电设计。防爆电机外壳的产品页标了壳体材质与接地端子位置。

定子的产品页列了绕组参数，可对着核对走线。南洋防爆电机的随机文件里带端子布置图，接线前先看一遍。防爆电机接地线要求说到底就这两件事：线够粗，点够多。

常见问题

接地线用 10 mm² 够不够？

看相线。相线 16 mm² 及以下时接地线同截面，10 mm² 相线配 10 mm² 接地线就够；相线 25 mm² 时接地线要 16 mm²，此时 10 mm² 不合格。脱离相线谈截面没有意义。

接地电阻测出来 5 Ω 怎么办？

先查接地极数量与埋深，再查土壤电阻率。常见做法是增打接地极并联，或换用降阻剂、延长接地体。不能靠把测试点挪到更湿的地方读数达标，那是记录失真。

机壳已经固定在钢架上，还要单独接地线吗？

要。钢架接地不能替代设备接地，连接面的油漆、锈蚀都会让导通电阻不可控。每台机必须从接地端子单独引一根线到接地干线。
