加油站防爆电机接线图，六个端子按顺序接，密封圈压几扣

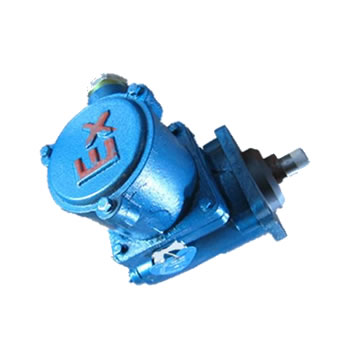

加油站里那台泵，接线腔是整台设备唯一能被打开的地方。加油机内部按 1 区设计，壳体周围是 2 区，接线做错，前面所有选型都白费。加油站防爆电机接线图真正要看的就两件事：六个端子怎么连片、密封圈压到什么程度。

接线腔是整台机唯一开口，油站环境先看这一处

加油站的油气比空气重，会在地面与地沟附近积聚，所以加油机内部按 1 区划，机体周围按 2 区划，依据是 GB 50156 这套加油站技术标准。电机装在泵房或加油机附近，选型按所在区的等级定。

整台机出厂时是封闭的，唯一能让人打开的就是接线腔盖。油气从哪进？就从这里进——盖板螺栓少装、密封圈没压紧、进线口空着，油气顺着缝隙进腔，遇到端子打火就是点火源。

所以接线不是电工活，是防爆环节。装盖板前看三样：腔内有无杂物、密封圈在不在位、螺栓是否齐全。

六个端子分两排，星形和角形改的是连片位置

接线板 6 个端子，上排 W2、U2、V2，下排 U1、V1、W1。加油站防爆电机接线图看的就是这一排布，出厂按铭牌装好连片，改接法只改连片位置：

· 星形（Y）：W2、U2、V2 短接，电源接 U1、V1、W1

· 角形（△）：U1-W2、V1-U2、W1-V2 三组分别短接，电源仍接 U1、V1、W1

· 双电压机型：380 V 接角形，660 V 接星形

星形接成角形，每相绕组承受的电压从 220 V 变成 380 V，空载电流立刻冲高，几分钟就有漆包线味。改接法前先看铭牌，别看别人怎么接。

密封圈压几扣，看螺纹外露不看手感

压紧螺母拧到位后螺纹外露 2～3 扣合适，常见规格 M25×1.5 与 M32×1.5，螺距 1.5 mm。外露太少没拧到位，太多说明压紧件行程没用完。

密封圈压到电缆推不动即可，压出毛边就是过头，橡胶已变形得换新。

备用进线口用金属封堵件堵死，塑料塞子不算。一台机常见 2 个进线口，用一个堵一个，加油站检查里必看这一条。

盖板回装时隔爆面擦净涂薄防锈油，螺栓对角拧紧，缺一颗都不行。间隙限值按 GB/T 3836.2—2021，IIB 类小容积壳体不超过 0.15 mm。

送电前留三个记录，比事后解释省事

加油站防爆电机接线图的送电前三件事：核对接法铭牌、测绝缘电阻、拍一张接线腔照片。绝缘电阻 380 V 机型冷态不低于 0.5 MΩ、热态不低于 0.25 MΩ，低于就先烘干再送电。

第一次送电后先空载运行 30 分钟，记下电流与机壳温度再带载。照片这一条不是形式。这类场所验收和检查都会问「当时怎么接的」，有照片能直接对上连片位置与螺栓数量，没有就得重新拆盖。

边界说清：随机文件由南洋防爆电机提供，附接线图与端子标号，但接线必须由持证电工在断电状态下做，这一步谁也代不了。引入装置配套的接线盒页上列了端子排布与规格。

隔爆型电机参数表由南洋防爆电机挂出，可按功率档核对接法。这张加油站防爆电机接线图最后一句：连片改的是接法，螺栓决定的是密封，两样都不能省。

常见问题

星形接法和角形接法能随便选吗？

不能。按铭牌标注的额定电压选：标 380 V 角形的机接成星形，输出功率会掉到三分之一；标 660 V 星形的机接成角形，绕组会过压烧毁。

接线腔盖少装一颗螺栓行不行？

不行。隔爆外壳的紧固螺栓是隔爆性能的一部分，少一颗会改变隔爆面受力与间隙，等于破坏外壳完整性，验收直接判不合格。

电缆外皮在接线腔内留多长合适？

剥切到端子能压接即可，芯线裸露部分不得超出端子，腔内多余长度不超过 10 mm。留太长会让带电体靠近外壳，留太短则拉力直接作用在端子上。
